[Tableau] 여행 App 순위 태블로 대시보드 | #3 시트 만들기

안녕하세요- 꼰정입니다 👾

이제 본격적으로 차트를 만드는 방법을 알려드리겠습니다.



아직 데이터 연결을 하지 않은 분들은 이전 포스팅을 확인해주세요 :)



[Tableau] 여행 앱 순위 태블로 대시보드 만들기 | #0 튜토리얼 소개



[Tableau] 여행 앱 순위 태블로 대시보드 만들기 | #1 데이터 수집 (텍스트, 이미지 웹크롤링)

---



이번 시간에는 상세페이지 내 시트를 제작해보겠습니다.

아래 구성안에 있는 순서대로 차근차근 제작해볼게요 🤓



---



|  '상세페이지' 시트 만들기



① Ranking Images (AOS)

⁰¹  안드로이드 테이블의 Store Rank 행선반에 올려줍니다.



⁰²  마크 타입을 모양으로 변경해주시면 마크카드에 모양 탭이 생성이 되는데요,



⁰³  Store Rank 컬럼을 드래그하여 모양 카드에 드롭해주면, 도형 이미지가 뜨는데요. 이걸 앱이미지로 변경해줄게요.



⁰⁴  모양 카드를 더블 클릭해줍니다.



⁰⁵  앱 순위 이미지를 참고하여 1:1 매칭하여 사진을 변경해주신 뒤 확인 버튼을 눌러주시면 변경이 완료됩니다.



⁰⁶  우측 버튼 클릭 후 포맷을 선택해줍니다. 이곳에서 배경은 투명하게 바꿔주시고, 폰트, 선, 레이아웃을 조정해주세요.



✷ 완료 이미지





② Ranking Info (AOS)

⁰¹  안드로이드 테이블의 Store Rank 행 선반에 올려줍니다.



⁰²  App과 Publisher를 드래그하여 레이블 마크에 드롭해줍니다.



⁰³  선반에 있는 Store Rank를 우클릭하여 머리글 표시를 해제 합니다.



⁰⁴  아래 이미지와 같이 레이블 카드를 더블클릭하여 폰트 크기 및 레이아웃을 변경해주세요.

• 폰트: Apple System UI Font

• 폰트사이즈 / 색상: <App> = 11 / 화이트, <Publisher> = 6 / 그레이

• 레이아웃: 좌측정렬



⁰⁵  여백에 마우스 우클릭 > 포맷(Fomat) 선택해서 상세 디자인을 변경해주세요. 배경은 블랙으로 변경해준 뒤, 구분선 및 색상을 조정해줍니다.



✷ 완료 이미지



③ Ranking Group Box (AOS)

이제 순위 그룹 별로 시트를 확인할 수 있도록 10 단위의 탭 박스를 만들어보겠습니다.



⁰¹  먼저 탭 버튼 파일을 공유해드릴게요. 아래 이미지 폴더를 다운로드한 뒤 압축을 해제하시고, box 폴더 그대로 태블로 라포지토리 내 '모양(Shape)' 폴더 안에 넣어주세요.



박스 이미지

box.zip

0.01MB



⁰²  그 다음 태블로로 돌아와서 Store Rank 를 10단위로 그룹핑 해주겠습니다. 마우스 우클릭하여 Create > Group을 클릭해주세요.



⁰³  그럼 그룹을 지정할 수 있는 팝업이 뜨는데요. 먼저 1을 클릭후 키보드 'Shift'를 누르고 10을 클릭하면 1-10까지의 숫자가 전체 선택이 됩니다, 이후 '그룹' 버튼을 눌러주면 그룹 지정이 완료됩니다. 10단위로 그룹을 지정해주시고, 아래와 같이 이름을 변경해주세요.

(1-10 / 11-20 / 21-30 / 31-40 / 41-50)



⁰⁴  마크 카드의 차트를 모양(Shape)으로 변경해줍니다.



⁰⁵  그릅 적용한 Store Rank(group)를 드래그하여 레이블 마크에 드롭해주고, 레이블을 다시 클릭하여 텍스트 색상을 변경해주시고, 가독성을 위해 '위'라는 단위를 추가해줄게요. 그리고 레이아웃을 중앙으로 변경해주세요.



⁰⁶  모양(Shape)을 더블클릭해서 아까 저장해 둔 Box 이미지로 도형을 변경해주세요.



⁰⁷  크기가 애매할땐 크기 마크를 클릭해서 사이즈를 조정할 수 있답니다.



⁰⁸  차원에 있는 Store Rank(group)를 드래그하여 필터 선반에 드롭해주세요.

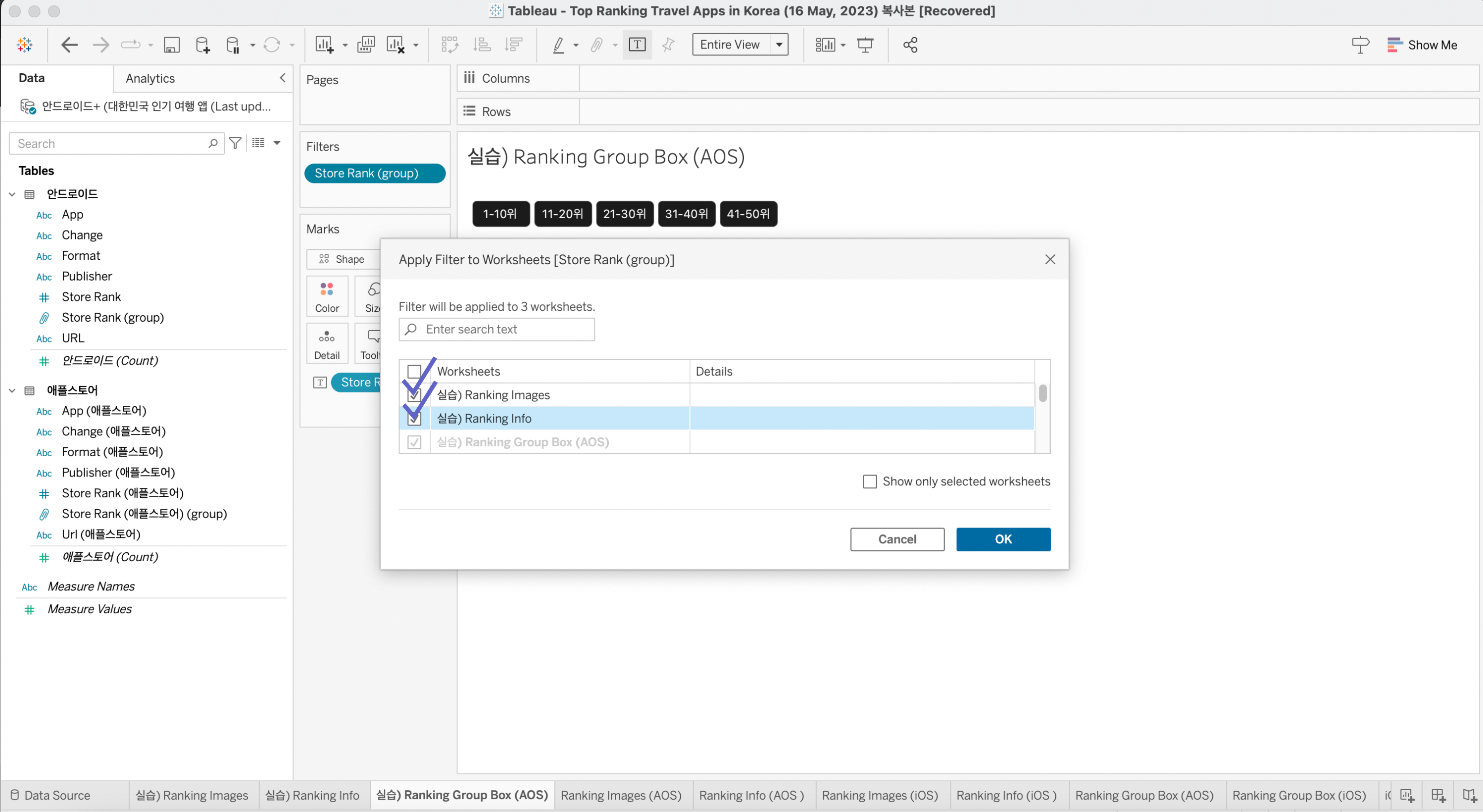

⁰⁹  필터 선반에 있는 Store Rank(group)를 우클릭하여 워크시트에 적용 > 워크시트 선택을 클릭해줍니다.



¹⁰   앞서 만들었던 시트 ➀, ➁를 선택하여 필터를 적용해줍니다.



✷ 완료 이미지



④ Home Tap

⁰¹  컬럼 선반에 MIN(0)을 입력해서 임시 컬럼을 만들어줍니다.

임시 컬럼



⁰²  마크 카드의 차트를 사각형(Square)으로 변경해줍니다



⁰³  측정값에 있는 아무 컬럼을 드래그하여 레이블에 드롭해줍니다. 레이블을 더블클릭하여 텍스트를 '↽ HOME' 으로 변경해줍니다.



⁰⁴  마크 내 색상 카드를 더블 클릭하여 사각형 색상을 블랙으로 변경해주세요.



⁰⁵  하단의 min(0) 축을 우클릭하여 머리글 표시를 해제해줍니다.



⁰⁶  빈공간에 우클릭하여 포맷(Format)을 선택하고, 중앙축을 제거해줍니다.





✷ 완료 이미지





지금까지 ① ~ ④ 까지의 AOS 시트를 만들어보았는데요.



※ 아래의 iOS 시트는 위에 만들었던 AOS 시트를 복제해서 동일하게 적용하되, Fomat만 iOS로 변경해주시면 됩니다.



⑤ Ranking Images (iOS)

⑥ Ranking Info (iOS)

⑦ Ranking Group Box (iOS)





이제 거의 다 왔어요 ✨

그 다음 메인페이지에 활용될 탭을 만들어볼게요.



---



|  '메인페이지' 시트 만들기



⑧ Tap Box (iOS)

⁰¹  iOS 테이블의 Format을 드래그하여 레이블 마크에 올려주고, 레이블을 더블클릭하여 텍스트를 'iPhone' 으로 수정하고 폰트 관련 레이아웃을 수정해주세요.

(텍스트컬러: 화이트, 폰트사이즈: 16, 레이아웃: 중앙정렬)



⁰²  마크 카드 내 차트는 모양(Shape)으로 선택합니다.



⁰³  Format을 드래그하여 모양(Shape) 마크에 올려줍니다. 모양(Shape)을 더블클릭해서 아까 저장해 둔 Box 이미지로 도형을 변경해주세요.



✷ 완료 이미지

⑨ Tap Box (AOS)

※ ⑧번 시트를 복제하여 Fomat을 AOS로 변경해주시면 됩니다.





이렇게 9가지의 시트를 모두 만들어봤는데요.



다음시간에는 본격적으로 대시보드 레이아웃을 구성해보고,

대시보드 내 필터(Filter)와 액션(Action) 기능을 활성화하여, 인터랙티브 대시보드를 구현하는 방법으로 돌아오겠습니다-!





⬇️ 추가 설명이 필요하거나, 궁금한 점이 있으시다면 언제든지 댓글 달아주세요💜
